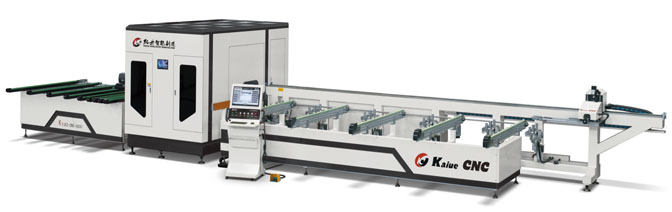

鋁塑門窗中梃加工中心
KYJX2-CNC-6000
一、技術參數：
|
電源電壓 |
380V/50Hz |
輸入功率 |
14Kw |
|
工作氣壓 |
0.6-0.8Mpa |
耗氣量 |
200L/Min |
|
電機轉速 |
2800r/min |
切割長度 |
300-6000mm |
|
切割寬度 |
105mm |
切割高度 |
125mm |
|
送料速度 |
30-60m/min |
送料返回速度 |
80-120m/min |
|
出料/抱料速度 |
20m/min |
銑刀深度 |
80mm |
|
鋸切角度 |
90° |
鋸切規格 |
φ500+2*φ350 |
|
切割精度 |
±0.1mm |
切割角度誤差 |
±5′ |
|
切割型面平面度 |
≤0.10mm |
切割型面粗糙度： |
Ra12.5μm |
|
外形尺寸 |
14500×5500×2000mm |
整機重量 |
7.5T |
-主要針對鋁門窗中梃深加工（切斷、銑榫）。
-整機由上料段——加工段——出料端三部分組合而成。
-上料段：一次可以上8只原材料（6米/根）2根型材為一組，通過兩組機械手夾住2根型材同時送入切割段進行深加工。
-加工段：型材進入加工區到所需位置以后切斷鋸片啟動并且自動完成切斷功能。切段完成后銑榫刀片會自動啟動并且完成往復銑削功能，銑榫主軸安裝組合刀片往復一次完成兩頭端面銑削，安裝單刀片往復一次完成兩頭端面單槽銑削。如果型材帶有加強筋機器會自動切割。
-出料段：銑榫好的型材通過出料機械手拿出放入輸送帶自動傳出。
