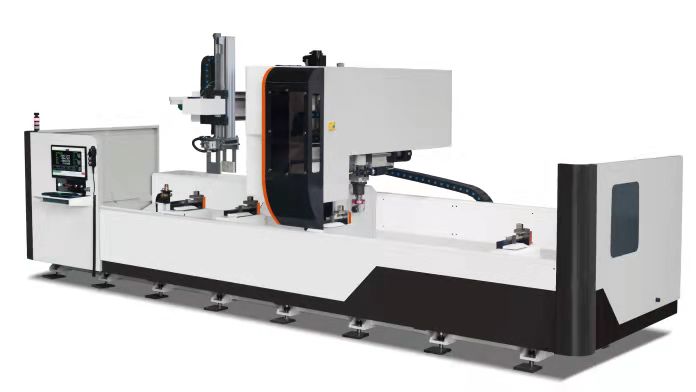

鋁型材數控復合加工中心
KYFHC-CNC-3600
一、技術參數：
|
電源電壓 |
380V/50Hz |
激光頭工作角度 |
-90°~0°~90° |
|
工作氣壓 |
0.5~0.8MPa |
工件長度 |
550~3600mm |
|
耗氣量 |
200L/min |
工件截面（寬×高） |
140×150mm |
|
刀庫容量 |
5T |
工作臺高度 |
850mm |
|
主電機 |
8kW/24000r/min |
X軸全行程定位精度 |
±0.1mm |
|
側電機 |
2×3.5kW/18000r/min |
X/Y/Z 軸行程 |
X 4000mm/Y 1200mm/Z 340mm |
|
激光頭功率 |
20W |
伺服夾具數量 |
4 |
|
外形尺寸 |
7200×2650×2500mm | ||
- 該加工中心采用單懸臂結構模式，主電機安裝在滑板上，配合直角頭可完成型材前、上、后三面的加工。
- 側動力頭組配備兩套電主軸，加工型材后面孔系，避免了頻繁換刀，極大提高了生產效率。
- 激光劃線裝置集成在主電機側面，可實現工件前、上、后三個面的劃線作業，一機多用，避免了工件的設備間轉移，減少了設備投入、 場地占用，既提升了生產效率，又極大地避免了設備、場地等的過度投資。
- 設備自帶上下料夾爪，節省了關節機器人，解放了操作者，省時高效。
- 伺服夾具裝置，從四面對工件進行包裹式定位夾緊，夾緊更牢固、加工精度更高，自動避讓刀具，生產效率更高。
